KS06Q型區域光電保護裝置

產品介紹:KS06Q型區域光電保護裝置分為KS06QA系列、KS06QB系列和KS06QT系列,其中KS06QT系列配用特殊定制的使用一類激光作為探測光束的光幕。探測光束由發光器發出,經反光器反射后由受光器接受。通過發光器、受光器和反光器之間的光線構成了保護防區。 KS06QA/KS06QB型區域保護裝置可配置裝配在用戶電氣柜外部的CPSII型控制器或安裝在用戶電氣柜內的CQ2型控制器。 KS06QT型區域保護裝置可配置裝配在用戶電氣柜外部的CPSV型控制器或安裝在用戶電氣柜內的CQ5型控制器。CPSV和CQ5型控制器設置有準直開關,控制KS06T型光幕準直光束的開啟,方便現場的對光調試。均可向用戶提供兩組繼電器觸點信號。 控制器配置有自動復位和手動復位倆種工作模式。當光電保護裝置應用在區域防護中時,建議采用手動復位工作模式。 其中CPSII/CPSV型控制器配備檢測按鈕,可對系統的自檢功能進行檢測。另外CPSII/CPSV型控制器功能開關采用雙鎖設計,避免誤操作或鎖開關故障導致的安全隱患。

分享到:

產品特點

1、檢測距離長,可實現單防區、兩防區、三防區和四防區多種防護
2、T系列使用一類激光產品,對人眼安全
3、可提供4面區域保護,簡化布線,節約成本
4、抗電磁干擾、光干擾能力強

整機規格型號

KS06Q型區域光電保護裝置整機規格型號

控制器規格型號

CPS控制器規格型號

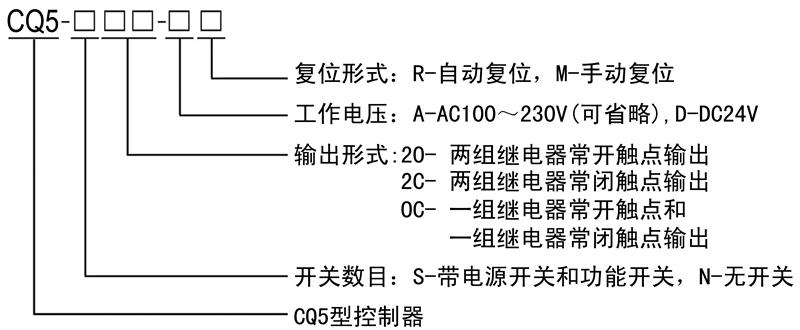

CQ5控制器規格型號

控制器技術參數

環境特性
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -40℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
防護等級 CPS V型控制器:IP54 CQ5型控制器:IP20
外形尺寸 CPS V型控制器:216×82×215mm CQ5型控制器:90×90×105mm
電氣特性
電源電壓 AC100V~230V±15%50/60Hz DC24V±10%
整機功耗 ﹤15W
輸出形式 繼電器觸點輸出
輸出觸點容量 5A,AC250V/DC30V(阻性負載)
相應時間 ≤20ms
絕緣電阻 ﹥100MΩ
介電強度 AC1500V,60s無擊穿或閃絡
繼電器壽命 ≥100萬次(電氣壽命)

典型接線圖

CPSv控制器接線圖
CQ5控制器接線圖

安全等級 Type4(gb/T19436)
執行標準 GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2
光學特性
檢測光源 紅外:KS06QA、KS06QB 激光:KS06QT
保護高度 光軸間距×(光束數-1)
EAA <5°
光軸間距 40mm 80mm 160mm 320mm 最小200mm可依次增加50mm
光束數 4、6、8...16 4、6、8...16 4、5、6、7、8 3、4、5 2~8
保護范圍 KS06QA:?jiǎn)畏绤^(qū):20m; 兩防區:14m; 三防區:10m; 四防區:8m KS06QB: 單防區:40m; 兩防區:30m; 三防區:20m;四防區:16m KS06QT:單防區:150m;兩防區:120m;三防區:80m;四防區:60m
環境特性
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -40℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動 頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次
抗沖擊 加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次
防護等級 IP65
電氣特性
電源電壓 DC12V±10%
消耗電流 發光器 ≤300mA
受光器 ≤100mA
響應時間 ≤20ms(整機,包含控制器)
輸出特性 通光時輸出頻率4kHz的方波信號
配套控制器 CPSII/CPSIII/CQ2/CSRMC CPSV/CQ5
*KS06QA、KS06QB系列的光軸間距可定制:40×N(N為整數)

光束數 KS06QA系列/KS06QB系列
光軸間距40 光軸間距80 光軸間距160 光軸間距320
規格型號 保護高度 規格型號 保護高度 規格型號 保護高度 規格型號 保護高度
3             KS06Q*0332 640
4 KS06Q*0404 120 KS06Q*0408 240 KS06Q*0416 480 KS06Q*0432 960
5         KS06Q*0516 640 KS06Q*0532 1280
6 KS06Q*0604 200 KS06Q*0608 400 KS06Q*0616 800
7         KS06Q*0716 960
8 KS06Q*0804 280 KS06Q*0808 560 KS06Q*0816 1120
10 KS06Q*1004 360 KS06Q*1008 720
12 KS06Q*1204 440 KS06Q*1208 880
14 KS06Q*1404 520 KS06Q*1408 1040
16 KS06Q*1604 600 KS06Q*1608 1200
注:規格型號中*表示光幕系列和防區數,具體見整機規格型號。(單位mm)

H表示保護高度,J表示發光器、受光器長度,L表示落地防護罩長度(單位:mm)



光束數 KS06QA系列/KS06QB系列
光軸間距40 光軸間距80 光軸間距160 光軸間距320
H J L H J L H J L H J L
3                   640 799 960
4 120 239 400 240 399 560 480 639 800 960 1119 1280
5             640 799 960 1280 1439 1600
6 200 319 480 400 559 720 800 959 1120
7             960 1199 1280
8 280 399 560 560 719 880 1120 1279 1440
10 360 479 640 720 879 1040
12 440 559 720 880 1039 1200
14 520 639 800 1040 1199 1360
16 600 719 880 1200 1359 1520
KS06T型區域光電保護裝置光軸間距最小200mm,可依次增加50mm,同時提供2-8個探測光束

KS06Q型區域防護安全光柵光幕安裝方式圖
